VISION · 10 VARIANTER

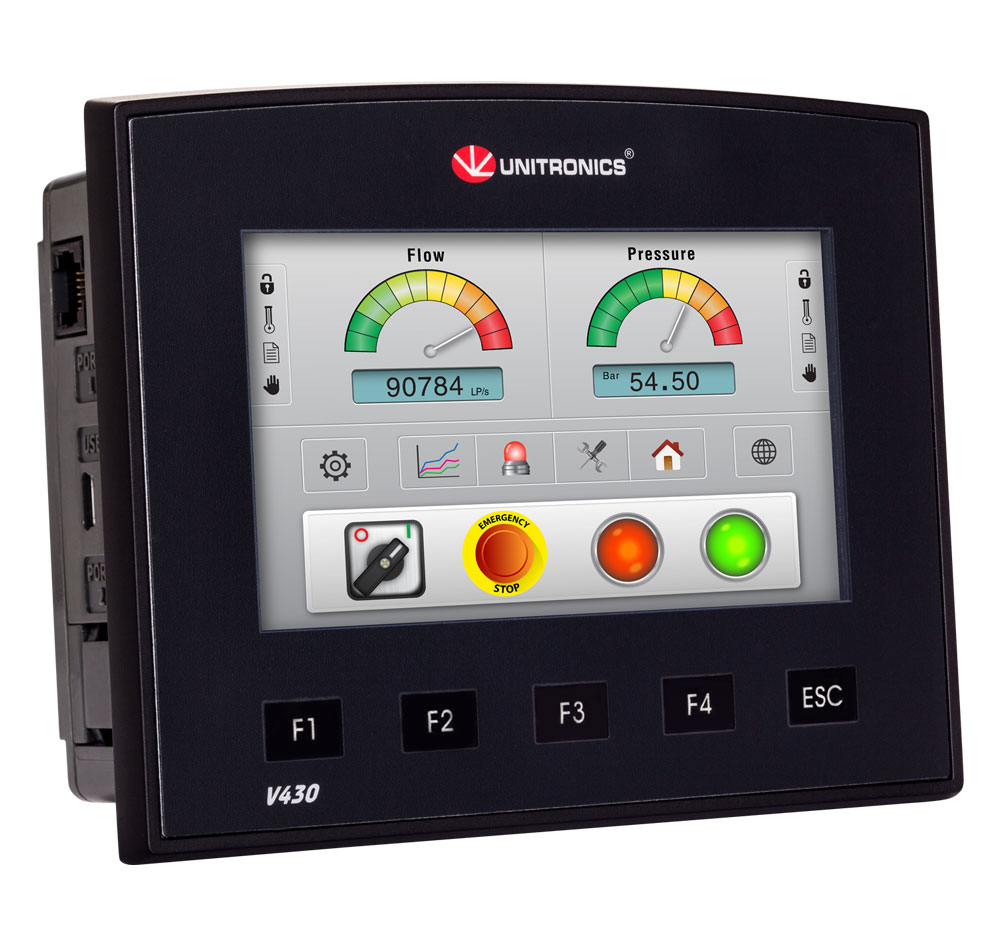

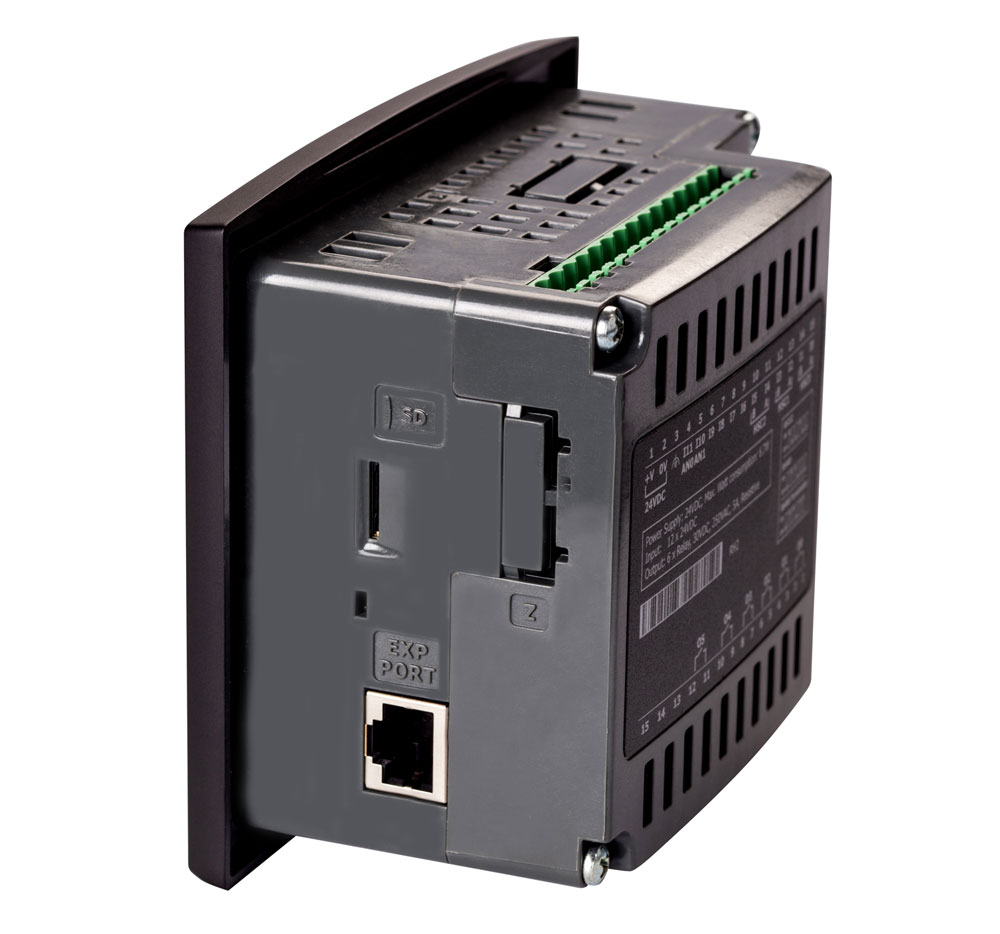

Vision 430

4,3″ widescreen farvetouch med snap-in I/O.

• 4,3″ widescreen
• Snap-in I/O
• Datalogning på micro-SD

Dit typenummer · V430-J-B1

V430Vision · 4,3″ farvetouch

JJ-version · flad front

B1Ingen indbygget I/O – udvides via udvidelsesport eller CANbus

1Vælg front

J-version

• Helt flad front
• Samme I/O og funktioner

2Vælg indbygget I/O

Uden indbygget I/OUdvides via udvidelsesport eller CANbus

B1Ingen indbygget I/O – udvides via udvidelsesport eller CANbus

Digital med transistorudgange

T212 DI (heraf 2 analoge, 3 HSC), 12 transistorT3822 DI (heraf 2 analoge, 2 HSC), 16 transistor

Digital med relæudgangeEvt. + hurtige transistorudgange

R3422 DI (heraf 2 analoge, 3 HSC), 12 relæTR3422 DI (heraf 2 analoge, 3 HSC), 8 relæ, 4 HS-transistor (npn)RH212 DI (heraf 2 analoge, 3 HSC), 6 relæ, 2 HS-transistor

Med analog / temperaturPT100/TC eller ekstra analoge indgange

TA2412 DI (heraf 2 analoge, 2 PT100/TC, 1 HSC), 10 transistor, 2 AORA2212 DI (heraf 2 analoge, 2 PT100/TC, 1 HSC), 8 relæ, 2 AOTRA2212 DI (heraf 2 analoge, 2 PT100/TC, 1 HSC), 4 relæ, 4 HS-transistor, 2 AORH68 DI (heraf 2 analoge, 1 HSC), 4 AI (strøm), 6 relæ, 2 HS-transistor

Sådan læses typenummeret

V + tal

Vision-model: 130 = 2,4″ monokrom med tastatur, 350 = 3,5″ farvetouch, 430 = 4,3″ farvetouch.

J / 33 / 35

J = flad front. 33 (V130) / 35 (V350) = standardfront. Samme elektronik.

JS

Særversion af V350 (WT i prislisten) – bekræft detaljer med Unitronics.

RH

Relæudgange + højhastighedsindgange (V430).

B1

Ingen indbygget I/O.

R / T

Relæudgange / transistorudgange.

TR

Relæ + hurtige npn-transistorudgange.

A

Analoge indgange, PT100/termoelement og evt. analoge udgange.

Tallet

Samlet antal indbyggede I/O.

DI / HSC

Digitale indgange; HSC = højhastighedstæller/encoder-indgang.

Tilføj V430-J-B1 til projektforespørgselSammenlignProduktblad V430-J-B1 (PDF)Hent VisiLogic gratis

Tekniske specifikationer

Dokumenter for Vision 430

• Produktblad · V430-J-B1 User Guide
• Produktblad · V430-J-T2 User Guide
• Produktblad · V430-J-T38 User Guide
• Produktblad · V430-J-TA24 User Guide
• Produktblad · V430-J-R34 User Guide
• Produktblad · V430-J-RA22 User Guide
• Produktblad · V430-J-RH2 User Guide
• Produktblad · V430-J-RH6 User Guide

Baseret på Unitronics’ officielle katalog 2026 og produktsider. Kontrollér altid det aktuelle produktblad for den valgte type før bestilling. Officiel produktside
